安全阀总装/结构图

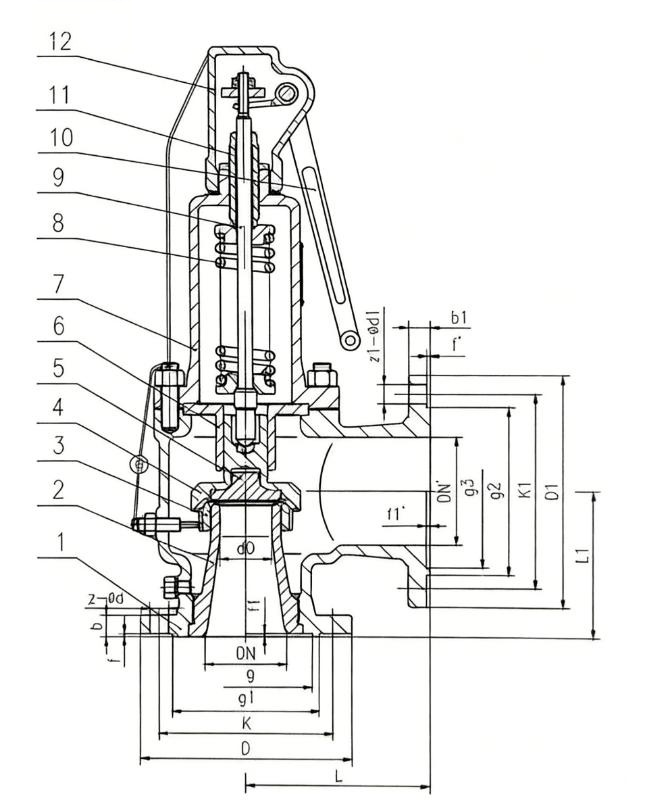

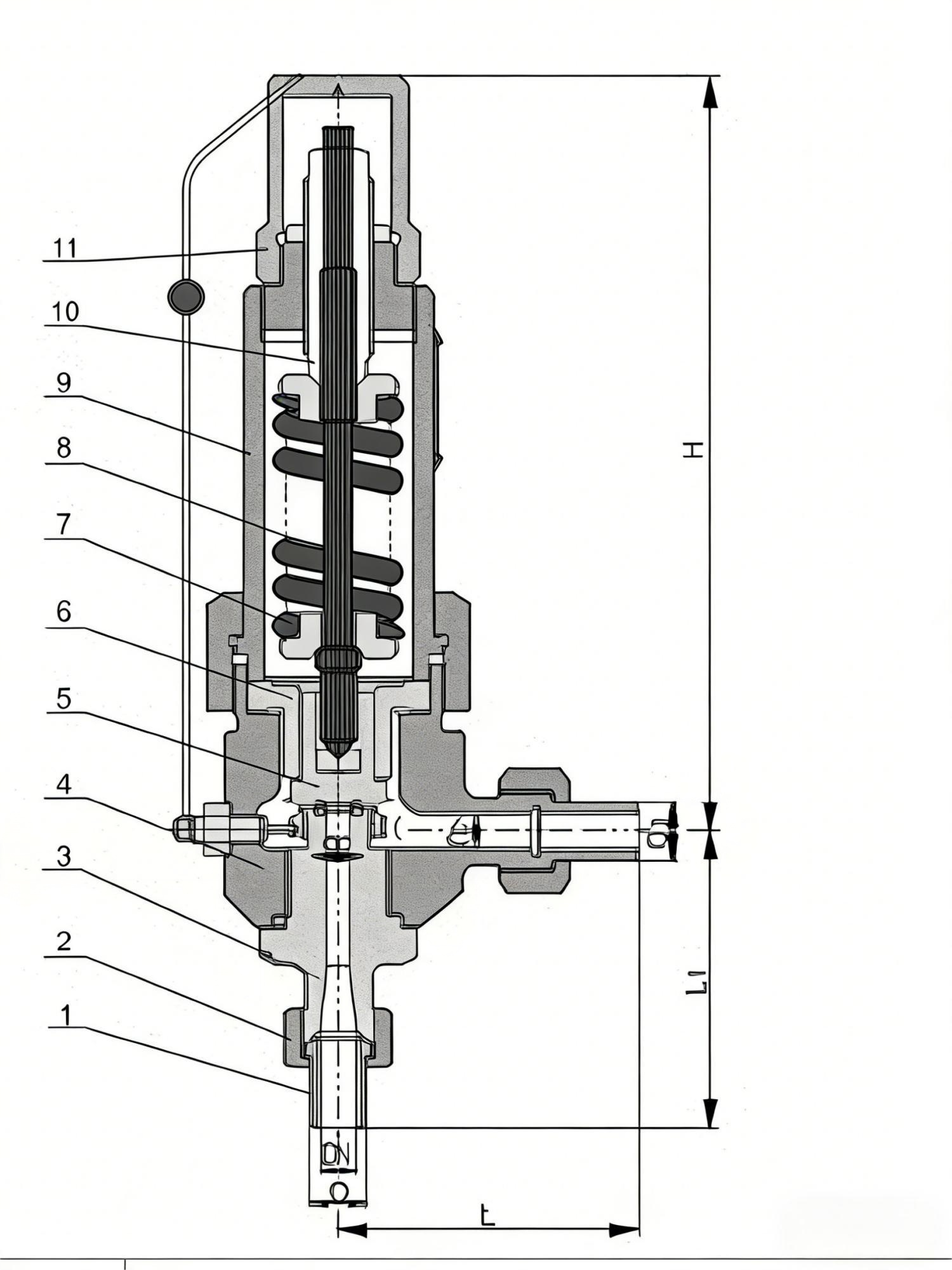

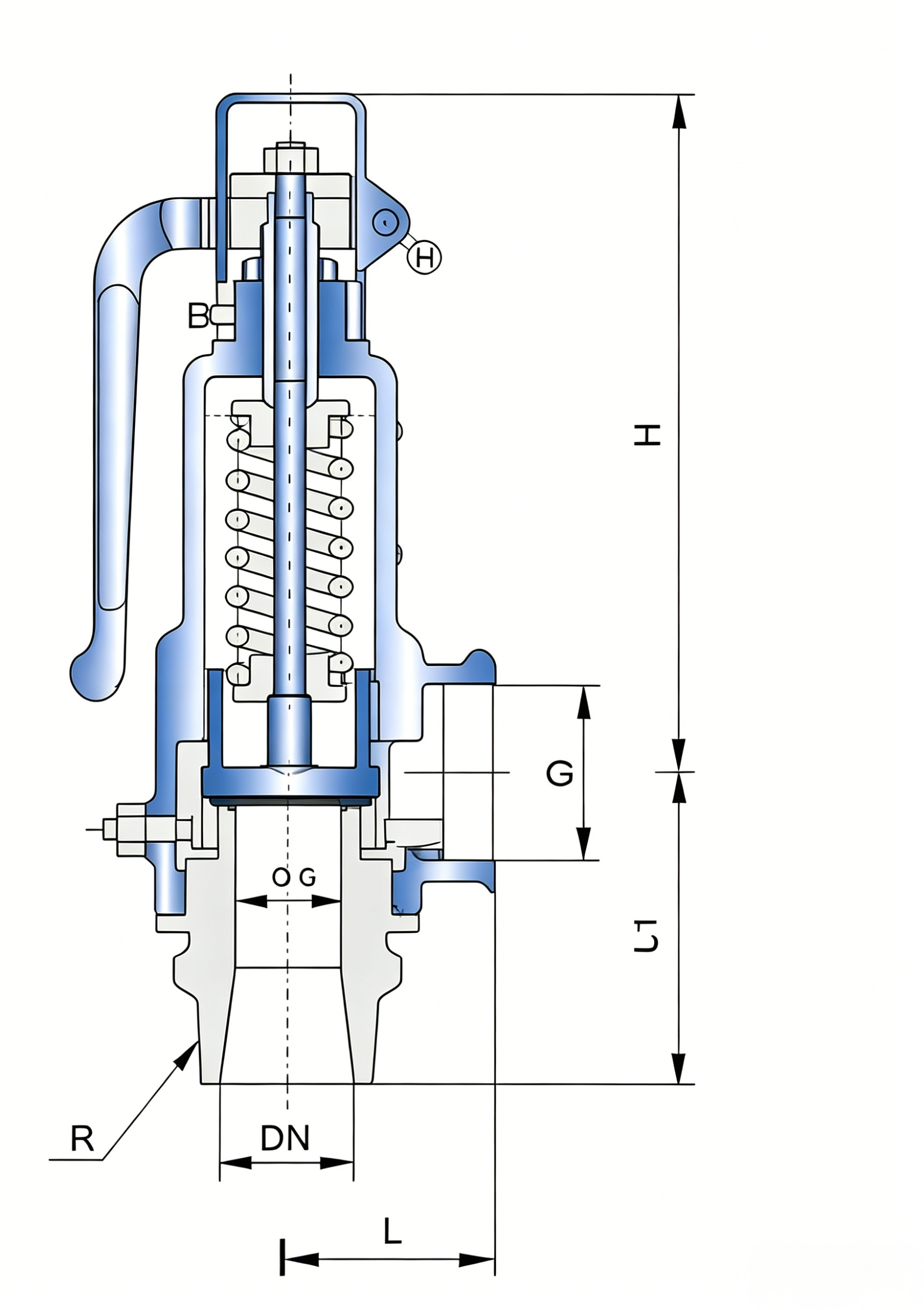

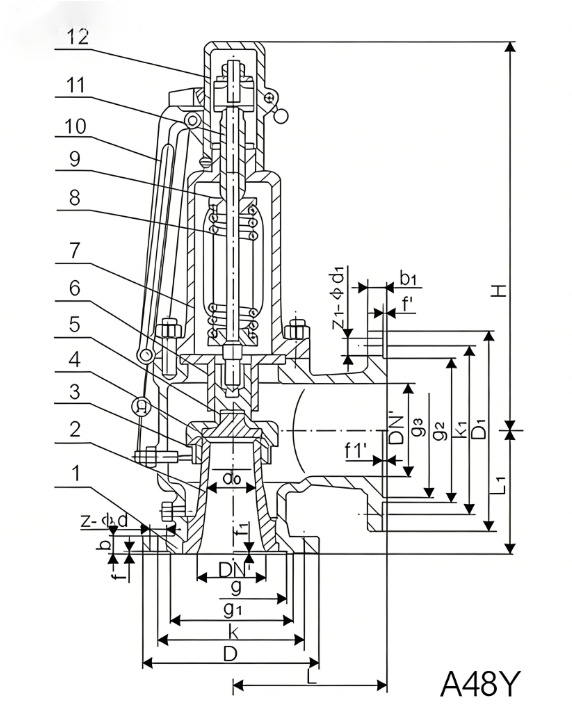

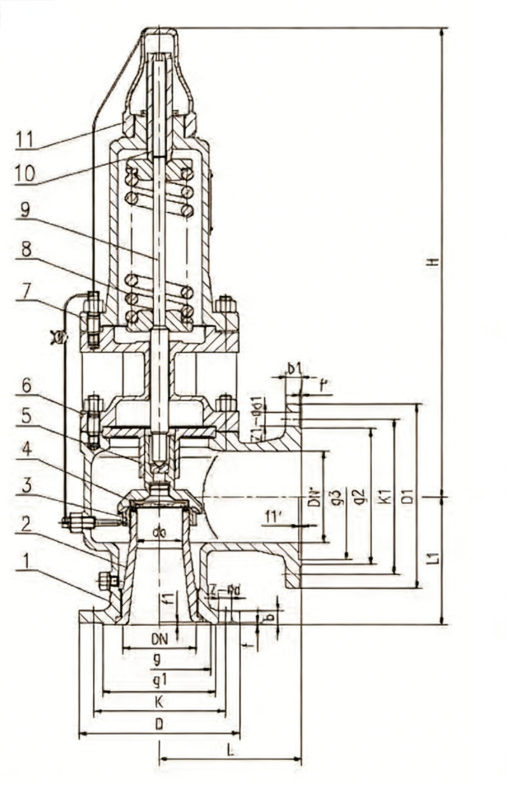

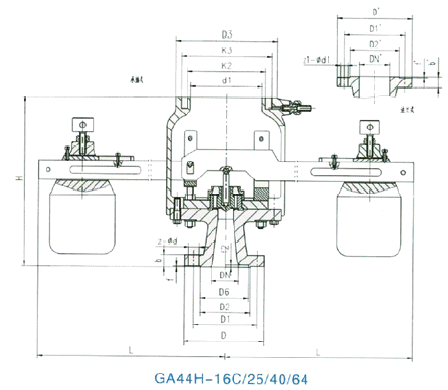

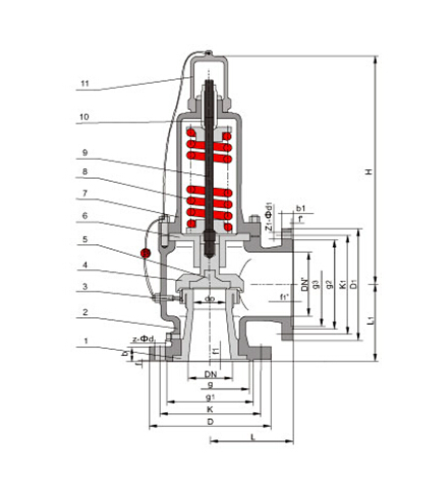

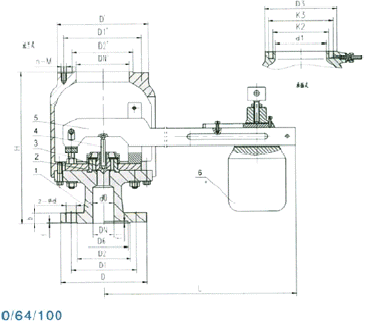

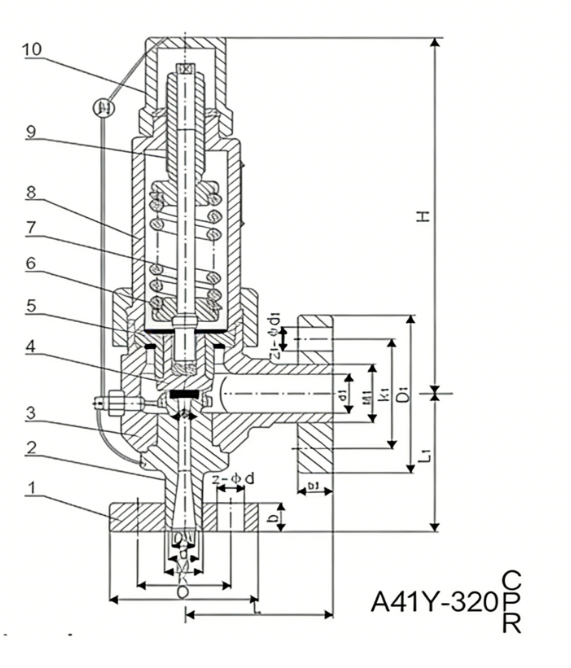

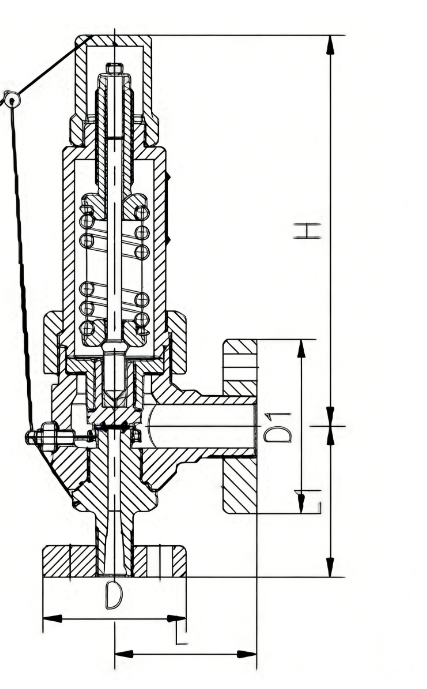

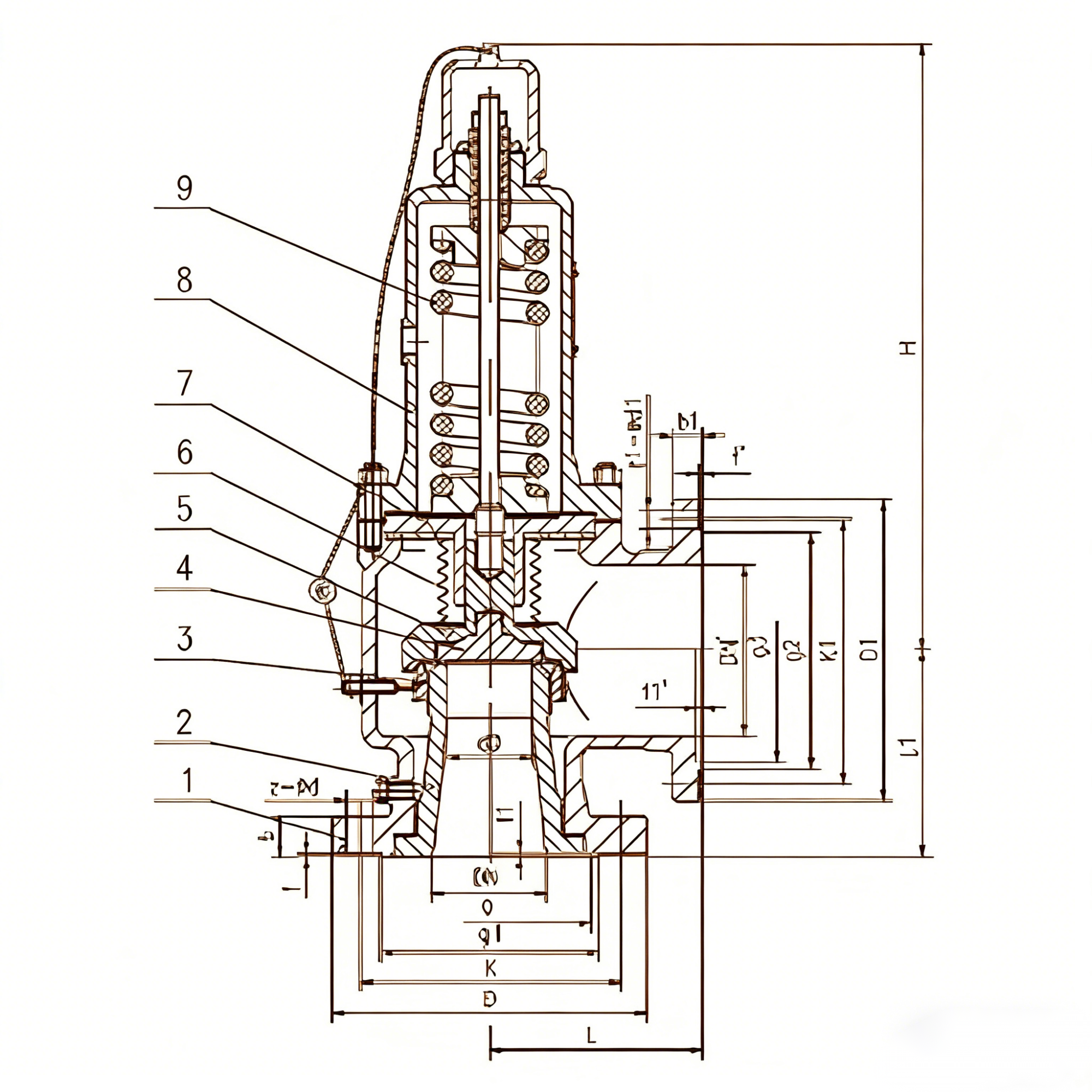

安全阀总装图（也称结构图）是采用工程制图方法绘制的技术图纸，用于完整展示安全阀各零部件的装配关系、连接形式和工作原理，是阀门设计制造、安装校验及采购选型的重要依据。安全阀结构图的核心内容包括：阀体、阀座、阀瓣（阀芯）、阀杆、弹簧或杠杆重锤、调节螺杆、导向套、阀盖等主要零部件的装配位置与配合关系。通过剖视图可清晰反映安全阀的流通通道与密封副结构。先导式安全阀结构图则突出导阀与主阀的联动关系及引压管路走向，需标注导阀、主阀及引压管的连接关系；波纹管平衡式安全阀则突出波纹管组件的安装位置与平衡腔结构。结构图中通常附有零部件明细表（BOM表），列明各零件的序号、名称、材料及数量。
