Q671F 气动对夹球阀深度解析：超短结构、不锈钢阀体与自动化控制套件全揭秘

导语： 在现代工业自动化生产线、水处理及食品加工过程中，面对空间受限的管路系统，传统法兰球阀往往显得过于笨重。此时，一种以“超短结构”著称的自动化阀门——Q671F 气动对夹球阀，成为了工程设计的优选方案。今天，我们通过一张高清产品实拍图，为您深度解码这款紧凑型自控阀门。从对夹式超薄阀体、304不锈钢材质，到顶部的气动执行器与限位反馈组件，带您全面了解这款工业自动化“轻骑兵”的核心优势。

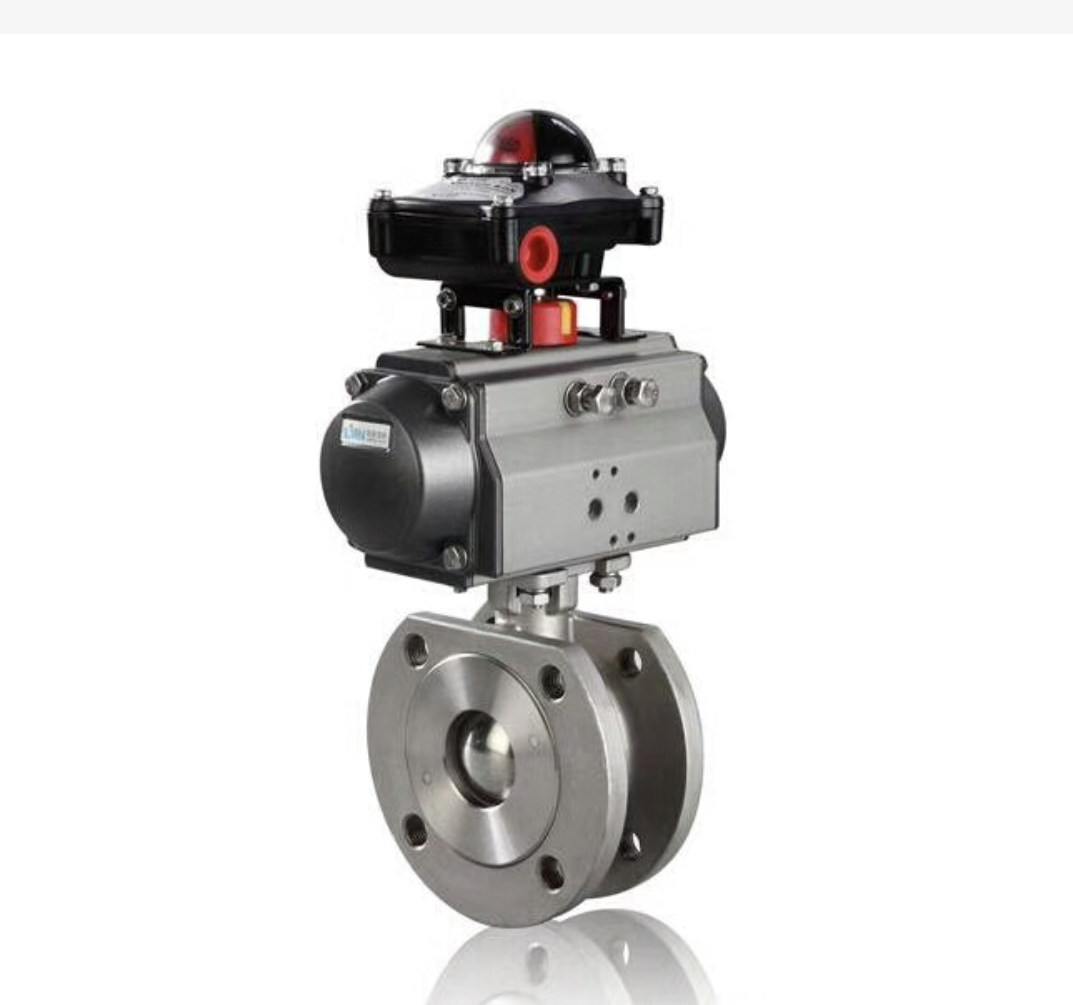

一、 型号解读与底部阀体：对夹式结构的独特魅力

图片底部是一个典型的对夹式不锈钢球阀。我们从型号 Q671F 和物理外观来拆解其特点：

1. Q（球阀）：代表内部以球体为核心，只需执行器旋转 90 度即可实现流道的全开或全关。
2. 6（对夹式连接）：这是该阀门最突出的外观特征。与法兰式球阀不同，对夹式阀体没有厚重的法兰盘和长螺栓孔。它的阀体非常薄（超短结构），两侧加工有光滑的密封面。
3. 71（手动/气动结构）：表示该阀门配备了ISO 5211 标准化顶部安装平台，用于直接连接气动或电动执行器。
4. F（PTFE 软密封）：代表内部球体和阀座之间采用聚四氟乙烯（PTFE） 密封，耐温通常在 -20℃ 至 150℃ 之间，摩擦系数极低，密封性能极佳。
5. 对夹安装原理：安装时，工人不需要用长螺栓贯穿整个阀体，而是将阀体直接夹在管道的两片法兰之间，用四根长螺栓将管道两端的法兰紧固，从而把阀体紧紧夹在中间。这种结构使得阀门重量轻、体积小，特别适用于安装空间狭窄、管道间距有限的场合。

材质预估：从图片中阀体呈现出的银灰色金属光泽来看，这台阀门通常采用 304 或 316 不锈钢材质。不锈钢材质具有优良的抗腐蚀性和卫生性，不易生锈，不会污染流过的介质。

二、 中间驱动层：铝合金气动执行器

阀体上方通过一个连接支架，安装了一台银色、带有端盖的矩形箱体，这是整套系统的动力核心——气动执行器（Pneumatic Actuator）。

• 铝合金缸体：气动执行器的外壳采用挤压铝合金制造，表面经过阳极氧化或硬质氧化处理，具有极佳的耐磨性、耐腐蚀性和轻量化特点，非常适合频繁动作的自动化环境。
• 齿轮齿条传动结构：执行器内部装有活塞和齿条。当压缩空气从进气口进入时，气压推动活塞作直线运动，齿条带动齿轮轴（与阀杆相连）精确旋转 90 度，从而实现球阀的开关动作。
• 双作用/单作用可选：该执行器通常支持“双作用”模式（需持续供气才能维持开/关状态）和“单作用（弹簧复位）”模式。在断电或断气故障时，弹簧复位式会自动将阀门恢复至安全位置（常开或常闭），是 ESD（紧急停车）系统的首选。

三、 控制与反馈层：顶部的限位开关盒（位置指示器）

在气动执行器的正上方，安装着一个黑色的紧凑型装置，顶部带有一个透明半球形视窗（内部可见红/绿视标）。

• 清晰直观的现场指示：顶部凸起的透明视窗设计非常巧妙。现场巡检人员不需要拆开任何盖子，只需看一眼透明视窗内显示的是 “红色（关闭）” 还是 “绿色（开启）”，就能即刻知晓当前阀门的实时状态。
• 远程位置反馈：这个黑色盒子内部通常集成了机械式微动开关或磁性接近开关（根据型号不同）。当阀门执行器带动阀杆转动到完全开启或完全关闭的位置时，内部的开关会动作，向控制室（DCS/PLC）发送回一个“到位”的电信号。这不仅实现了阀门的自动化，还实现了“闭环控制”——中央系统只有收到这个反馈，才能确认指令已安全执行完毕。
• 可视化设计：限位开关盒带有蓝色的气源接口或电缆进线孔，方便现场连接气管或电缆。

四、 Q671F 气动对夹球阀的三大核心优势

1. 安装空间极省：由于没有庞大的法兰盘，对夹式球阀的长度通常只有同口径法兰式球阀的 1/3 甚至 1/4。在大型工厂密集的管排中，这种“短小精悍”的阀门能极大缓解管道拥挤问题。
2. 成本经济实惠：对夹式阀体用料少，重量轻，加上不需要单独定制长螺栓进行连接，整体采购和安装成本远低于法兰球阀。
3. 自动化无缝衔接：顶部完全匹配 ISO 5211 标准，让气动执行器的安装变得极其简单。

五、 典型应用场景与采购安装核心提醒

基于 对夹式超短结构 + 不锈钢阀体 + 气动自动化 的组合，Q671F 气动对夹球阀在以下工况中表现卓越：

1. 城市污水处理与净水厂：用于加药管线、过滤罐的自动切换截断。
2. 食品、饮料与制药行业：符合卫生要求的流体（如纯水、果汁、药液）的输送管道控制。
3. 纺织、印染与轻化工：用于空间紧凑的自动控制柜配管中。

采购与安装黄金法则（极其关键）：

1. 管道对中要求极高：安装对夹阀门时，必须保证管道两片法兰之间的距离与阀体厚度完全一致，且两片法兰必须绝对平行。如果法兰不平行或强行拧紧螺栓，会导致薄阀体承受巨大的扭曲应力，极易导致阀体内腔变形、球体卡死或密封面被压崩。
2. 必须有垫片：虽然对夹阀体两侧表面很平整，但在安装时，务必在阀体两侧与管道法兰之间放入法兰垫片，防止金属面直接摩擦损伤，并确保密封。
3. 气源洁净度：请务必确保输送给气动执行器的压缩空气是干燥、无油、无尘的。潮湿的空气会迅速氧化铝合金内部，导致活塞卡滞。
