Series WA42Y Bellows Balanced Safety Valve

WA42Y波纹管平衡式安全阀

WA42Y波纹管平衡式安全阀是一款专为含硫化氢（H₂S）等强腐蚀性酸性介质设计的全启式、硬质合金密封特种安全阀。阀门严格遵循NACE MR0175/ISO 15156标准，所有承压及接触介质部件均采用抗硫材料并经特殊工艺处理，以抵抗硫化物应力腐蚀开裂（SSCC）与氢致开裂（HIC）。当系统压力超过设定安全值时，阀瓣迅速全开实现大流量快速泄放；压力恢复后自动关闭。其“Y”型硬质合金密封确保了苛刻酸性环境下的严密性与耐久性，是油气田、炼化等高风险行业处理酸性介质的关键超压保护设备。主要安装于高含硫天然气井口装置、天然气净化厂的进气分离器与脱硫塔、炼油厂加氢反应器、酸性油气输送管道、以及煤化工变换气系统等存在高压、大流量酸性介质的关键安全泄放点，作为防止系统超压、保障人员安全与环境的核心保护装置。

型号： WA42Y

规格： DN15-DN400

公称压力： 10PN-100PN

适用介质：水、油品、蒸汽、气体及腐蚀性介质

适用温度： ≤ 200 ℃

阀体材质：铸钢、不锈钢、双向不锈钢

连接方式：法兰

驱动方式：弹簧式

图纸下载↓ 使用说明书下载↓

特点

1.全抗硫材料与认证

阀体、阀盖、阀瓣、阀杆及弹簧等核心部件均采用经NACE认证的抗硫材料（如F316、Monel、Inconel 625等），并进行消除应力热处理，确保在湿H₂S环境下的长期安全运行。

2.全启式大排量泄放

采用全启式结构，阀瓣开启高度大，排放面积大，泄放能力（排量）强，适用于酸性天然气、蒸汽或工艺气体等需要快速大量泄压的场合。

3.硬质合金密封（“Y”型）

密封面堆焊司太立（Stellite）等高性能硬质合金，具有极高的硬度、耐磨性、耐高温性及优异的耐酸性腐蚀能力。

4.弹簧抗硫与稳定设计

弹簧材料与表面防护涂层均考虑抗硫与防氢脆要求，确保弹力长期稳定，整定压力准确可靠。

5.严格的泄漏控制与安全性

针对酸性介质的毒性与危险性，阀门追求更高的密封等级，尽可能降低泄漏风险。

性能规范表

工作温度 working temperature	≤300℃
阀体材料valve body material	碳钢、不锈钢，cast carbon，stainless steel
适用介质application medium	蒸气、空气、水、油品氨气、氨液、硝酸等Steam, air, water, oil, ammonia gas, ammonia solution, nitric acid, etc.

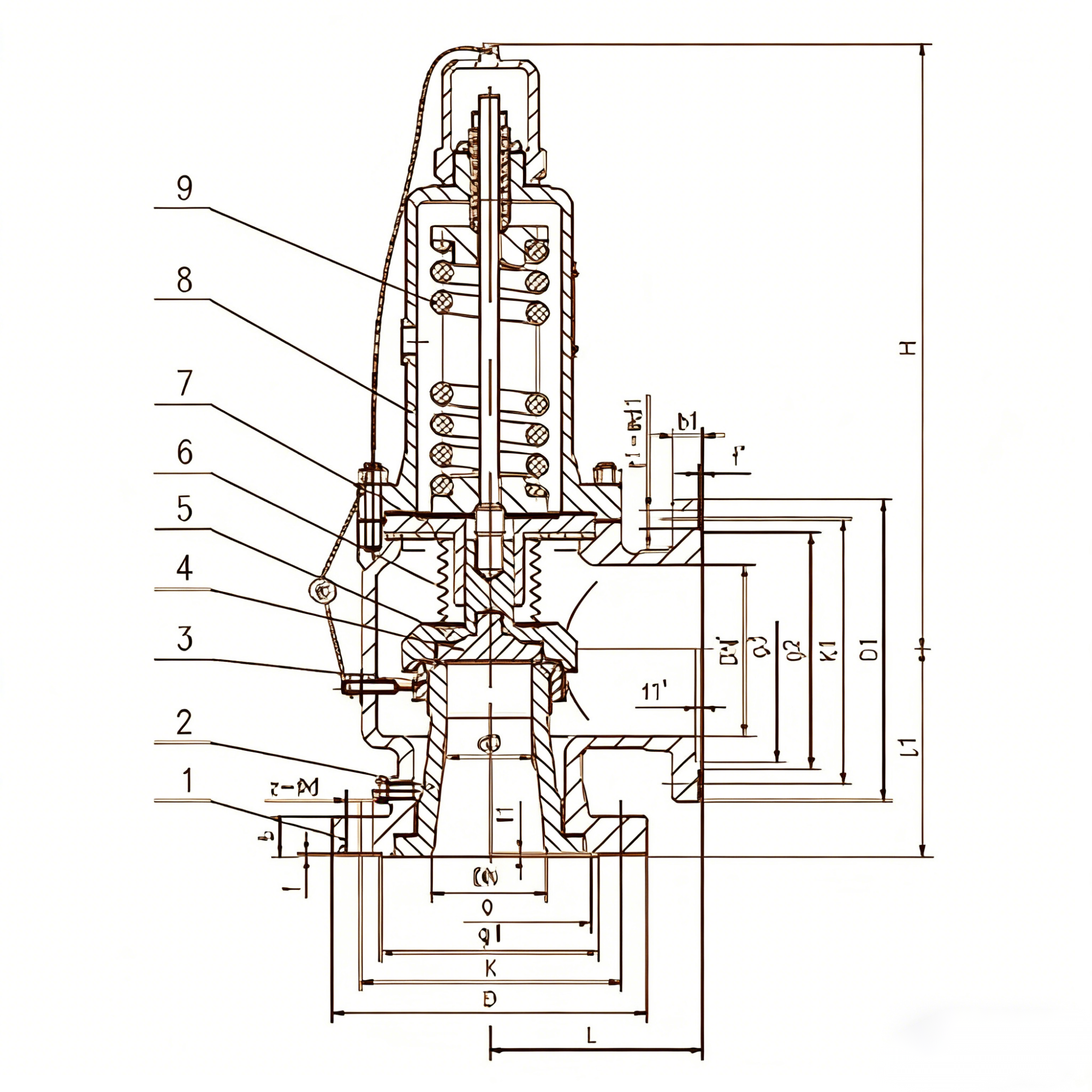

结构图

零部件名称材料表

No.	零件名称 Name of part	WA42Y-C型材料 Materials	WA42Y-P型材料 Materials	WA42Y-R型材料 Materials
1	阀体 Body	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	阀座 Nozzle	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	调节圈 Adjusting ring	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
4	阀瓣 Disc	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	反冲盘 Disc holder	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	波纹管 Bellows	316L	316L	316L
7	导向套 Guide sleeve	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZGCr18Ni12Mo2Ti
8	阀盖 Bonnet	ZG230-450	ZG1Cr18Ni9Ti	ZGCr18Ni12Mo2Ti
9	弹簧 Spring	50CrVA	50CrVA包覆氟塑料 Coated Teflon	50CrVA包覆氟塑料 Coated Teflon
密封面材料 Sealing surface of material		堆焊Co基硬质合金 Depositing stellite

外形安装尺寸表

/storage/20260822/WEy1787384738FJuByk15.png

型号Type	公称直径diameter(DN)	do	D	K g	g1	b	f	f1	Z-φ d	DN1	D1	k1	g1	g2	b1	f′	f′′	Z-φ d′	L	L1	= H
WA42Y-16C WA42Y-16P WA42Y-16R	15	10	95	65		45	16		2	4–14	20	105	75		55	16	2	4–14	95	95	285
	20	15	105	75		55	16		2	4–14	25	115	85		65	16	2	4–14	110	95	285
	25	20	140	85		65	16		2	4–14	30	125	90		75	16	2	4–14	110	100	285
	32	20	140	100		78	18		2	4–18	40	150	110		85	18	3	4–18	115	100	290
	40	25	150	110		85	18		3	4–18	50	165	125		100	18	3	4–18	120	110	295
	50	32	160	125		100	20		3	4–18	60	180	145		110	18	3	4–18	125	120	300
	65	40	185	145		120	20		3	4–18	80	200	160		130	20	3	8–18	160	140	365
	80	50	200	160		135	20		3	8–18	100	220	180		155	22	3	8–18	170	135	405
	100	65	220	175		155	22		3	8–18	125	250	210		165	22	3	8–18	175	150	500
	125	75	250	210		185	22		3	8–18	150	275	240		210	24	3	8–23	210	170	595
	150	100	285	240		210	24		3	8–23	175	310	270		240	26	3	8–23	255	230	595
	200	125	340	285		265	30		3	12–20	250	400	355		365	30	3	12–20	300	260	710
	250	150	380	320		300	30		3	12–20	275	410	370		395	30	3	12–20	330	280	755
	300	200	460	410		375	30		4	12–26	400	580	625		485	36	4	16–30	380	350	1165
	350	250	520	470		435	34		4	16–20	500	715	650		608	44	4	20–34	375	415	1365
	400	300	580	490		495	38		4	16–30	600	800	750		700	48	4	20–34	375	415	1365
WA42Y-25S WA42Y-25P WA42Y-25R	15	10	95	65		45	16		2	4–14	20	105	75		55	16	2	4–14	95	95	285
	20	15	105	75		55	16		2	4–14	25	115	85		65	16	2	4–14	110	95	285
	25	20	140	85		65	16		2	4–14	30	125	90		75	16	2	4–14	110	100	285
	32	20	140	100		78	18		2	4–18	40	150	110		85	18	3	4–18	115	100	290
	40	25	150	110		85	18		3	4–18	50	165	125		100	18	3	4–18	120	110	295
	50	32	160	125		100	20		3	4–18	60	180	145		110	18	3	4–18	125	120	300
	65	40	185	145		120	20		3	4–18	80	200	160		130	20	3	8–18	160	140	365
	80	50	200	160		135	20		3	8–18	100	220	180		155	22	3	8–18	170	135	405
	100	65	220	175		155	22		3	8–18	125	250	210		165	22	3	8–18	175	150	500
	125	75	250	210		185	22		3	8–18	150	275	240		210	24	3	8–23	210	170	595
	150	100	285	240		210	24		3	8–23	175	310	270		240	26	3	8–23	255	230	595
	200	125	340	285		265	30		3	12–20	250	400	355		365	30	3	12–20	300	260	710
	250	150	380	320		300	30		3	12–20	275	410	370		395	30	3	12–20	330	280	755
	300	200	460	410		375	30		4	12–26	400	580	625		485	36	4	16–30	380	350	1165
	350	250	520	470		435	34		4	16–20	500	715	650		608	44	4	20–34	375	415	1365
	400	300	580	490		495	38		4	16–30	600	800	750		700	48	4	20–34	375	415	1365
WA42Y-40 WA42Y-40P WA42Y-40R WA42Y-40D	15	10	95	65		45	16		2	4–14	20	105	75		55	16	2	4–14	95	95	285
	20	15	105	75		55	16		2	4–14	25	115	85		65	16	2	4–14	110	95	285
	25	20	140	85		65	16		2	4–14	30	125	90		75	16	2	4–14	110	100	285
	32	20	140	100		78	18		2	4–18	40	150	110		85	18	3	4–18	115	100	290
	40	25	150	110		85	18		3	4–18	50	165	125		100	18	3	4–18	120	110	295
	50	32	160	125		100	20		3	4–18	60	180	145		110	18	3	4–18	125	120	300
	65	40	185	145		120	20		3	4–18	80	200	160		130	20	3	8–18	160	140	365
	80	50	200	160		135	20		3	8–18	100	220	180		155	22	3	8–18	170	135	405
	100	65	220	175		155	22		3	8–18	125	250	210		165	22	3	8–18	175	150	500
	125	75	250	210		185	22		3	8–18	150	275	240		210	24	3	8–23	210	170	595
	150	100	285	240		210	24		3	8–23	175	310	270		240	26	3	8–23	255	230	595
	200	125	340	285		265	30		3	12–20	250	400	355		365	30	3	12–20	300	260	710
	250	150	380	320		300	30		3	12–20	275	410	370		395	30	3	12–20	330	280	755
	300	200	460	410		375	30		4	12–26	400	580	625		485	36	4	16–30	380	350	1165
	350	250	520	470		435	34		4	16–20	500	715	650		608	44	4	20–34	375	415	1365
	400	300	580	490		495	38		4	16–30	600	800	750		700	48	4	20–34	375	415	1365

相关技术文章

Q46H 四通球阀深度解析：金属硬密封、分体式法兰与自动化驱动平台全解读

导语：在复杂的石油化工、冶金和换热系统中，介质往往需要在四条管线之间进行复杂的切换、汇合或分流。相比于使用多个普通两通阀门组合，四通球阀凭借一阀控四路的独特设计，成为了简化管路布局的核心枢纽。今天，我们通过一张高清实拍图，为您深度解码这款工业管路中的“十字路口”——Q46H 四通球阀。从其紧凑坚固的分体式结构、应对高温的金属硬密封，到顶部的标准化自动化平台，带您全面了解多通道流体控制的尖端技术。

一、型号命名解析：四通球阀的“硬核身份”

要读懂这款阀门，我们先从型号代码Q46H开始：

Q（球阀）：代表内部以球体为核心，通过90度旋转实现流道切换。
4（法兰连接）：代表阀门采用标准的法兰连接方式，具有极高的安装稳固性和承压能力。
6（四通结构）：这是该阀门的核心特征。代表它拥有四个介质通道口（呈十字型分布）。不同于三通只能分流/合流，四通球阀可以在单台设备内实现四路介质之间的任意连通、切断或切换，极大地替代了由多个阀门和复杂管件组成的阀组，节省了宝贵的安装空间。
H（金属硬密封）：这是该阀门区别于常规软密封阀门（如Q44F）的关键字母。“H”代表密封面为金属对金属硬密封（通常在球体和阀座上堆焊司太立合金等高硬度材料）。这意味着该阀门能够耐受300℃以上的高温介质，并能抵抗介质中微小固体颗粒的冲刷和磨损，具有极长的使用寿命。

二、结构解析：分体式高强度阀体

从图片中可以看出，阀体四周由多组高强度的六角螺栓和螺母牢牢紧固。

分体式/组合式结构：这种设计将阀体模块化组合（通常由中心十字阀体和四个法兰端盖组成）。虽然四通阀的受力非常复杂，但这种分体结构保证了每个法兰接口都拥有独立的紧固和密封系统。
免拆卸维护优势：当阀门长时间运行后，如果内部金属密封面发生磨损或划伤，维修人员无需将整个四通阀从复杂的管线网中切割拆除。只需在现场松开特定法兰端盖的螺栓，即可将该侧的阀体和球体组件抽出，更换内部的密封件或球体，大幅降低了工厂停车维修的时间和成本。

三、顶部驱动平台：ISO 5211 标准化接口

这张图片中最亮眼的工艺细节在于阀门的顶部平台：

遵循ISO 5211标准的安装支架：阀杆四周有一个经过精密加工的矩形金属安装底座，四个角上带有标准的螺纹孔。这严格遵循了ISO 5211国际标准，是专为安装执行器而设计的。
精密的方形阀杆：凸出的方形阀杆端面经过精密切削，便于与执行器或手动扳手紧密咬合。
“即插即用”的自动化潜力：这种标准化设计意味着该阀门在出厂时就是一个“自动化预备役”。用户无需任何额外的机加工，只需购买一个带有同规格ISO法兰的气动执行器或电动执行器，用四根长螺栓直接固定在顶部支架上，就能瞬间将其升级为全自动控制的智能阀门，完美适配现代工业的DCS（集散控制系统）。

四、四通球阀的核心工作原理

四通球阀内部通常设计有L型流道或T型流道（根据工艺要求定制）。

通过操作手轮或执行器将球体旋转一定角度（通常是90度），可以实现介质流向的完全切换。
应用场景示例：在大型换热系统中，它可以轻松实现“换热器A与B串联”、“A与B并联”或“单个换热器检修隔离”等复杂工况的瞬间切换，大幅度提高整个生产线的运行灵活性。

五、典型应用场景与选型采购提醒

基于其 四通道灵活切换 + 法兰连接 + 金属硬密封耐高温耐磨 的组合特性，Q46H 四通球阀在以下极端工况中具有不可替代的地位：

石油化工及炼油装置：用于高温反应釜的进料、出料管路切换，以及催化裂化装置的介质换向。
冶金与电力行业：用于高温热风炉、大型换热器组的切换控制（如高炉热风阀组）。
导热油及高温热媒系统：用于300℃以上高温导热油的流向切换和系统旁通。

采购与安装避坑指南（极为关键）：

明确流道逻辑：四通球阀内部有非常复杂的流道设计（如L型、T型、X型等）。采购前，务必向厂家提供详细的工艺流程图（P&ID），确认您需要的是哪种切换逻辑，一旦制造错误将完全无法使用。
法兰需对角拧紧：安装时，必须放入合格的金属缠绕垫片，并严格按照“对角线交替”的顺序紧固法兰螺母。四通阀各方向受力很大，如果不均匀拧紧，极易导致内部阀芯卡死，甚至发生严重的内漏。
高温试运行：在高温工况下，金属硬密封球阀需要经过升温预热。初次运行时应缓慢开启，避免冷态阀门突然接触高温介质引起的热冲击导致密封面变形。
