Valve overview

Series A38Y Spring Loaded Dual Safety Valves

A38Y弹簧双联式安全阀

A38Y弹簧双联式安全阀是一款采用双阀并联冗余设计和硬质合金密封的全启式安全阀,通过共用阀体集成两个独立的弹簧全启式安全阀并配备切换机构,可在主阀校验或维护时无缝切换至备用阀,为高温、高压及强腐蚀性工况提供无间断的超压保护。专用于火力发电厂锅炉主蒸汽系统、石油化工高压反应装置、核电站辅助系统等对安全性、密封性及排放能力有极端要求的场合,作为关键冗余安全保护设备。

型号: A38Y
规格: DN50-DN150
公称压力: PN10-PN100
适用介质: 水、油品、蒸汽、气体及腐蚀性介质
适用温度: ≤ 350 ℃
阀体材质: 铸钢、不锈钢、双向不锈钢
连接方式: 外螺纹
驱动方式: 弹簧式
Key features icon

特点

1..双阀冗余安全保障:两个独立安全阀并联,构成“一用一备”系统,确保保护连续性。

2.在线切换与测试功能:通过三通阀等切换机构,可带压切换主备通路,实现阀门在线测试与维护。

3.弹簧微启式结构:采用直接载荷与微启式阀瓣,响应快,启闭稳定,适用于液体或小排量泄放。

4.合金钢硬质密封(“H”型):密封面堆焊合金钢,耐磨损、耐高温,密封可靠。5.结构集成节约空间:集成式设计比安装两个独立阀门更节省空间与管道成本。

Performance specs icon

性能规范表

型号 model铸钢型 Cast steel type
口径范围 Caliper rangeDN15~DN400
适用温度 application temperature≤350℃
适用介质 application media水、蒸汽、油品 water、Steam and oil

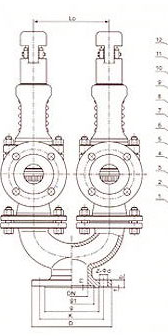

结构图

Structural diagram

零部件名称材料表

序号零件名称A48Y-C,A44Y-CA44Y-PA41Y-R
材料属性材料属性材料属性
1阀体WCBZG1Cr18Ni9TiCF8M
2阀座2Cr131Cr18Ni9Ti316
3调节圈ZG2Cr13ZG1Cr18Ni9Ti0Cr18Ni12Mo2Ti
4反冲盘ZG2Cr13ZG1Cr18Ni9Ti316
5阀瓣2Cr131Cr18Ni9Ti316
6导向套2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti
7阀盖ZG230-450ZG230-450ZG230-450
8弹簧50CrVA50CrVA包覆氟塑料50CrVA包覆氟塑料
9阀杆2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
10扳手ZG200-400ZG200-400ZG200-400
11调整螺杆45#2Cr132Cr13
12阀帽ZG200-400ZG200-400316
密封面材料"Y"型堆焊Co基硬质合金


外形安装尺寸表

/storage/20260818/EjH1787041451wqJWVL15.png
型号model公称通径nominal diameterdoDKgg1bff1Z-ødDN’D1K1g2b1f’Z1-ød1LL1L0hH
A37H-16C A43H-16C50251651251002034-1832140100781824-18115110165235547
80402001601352038-18501651251001634-18135120190285795
80502001601352038-18651851451201834-18140130205310835
100652201801552238-18802001601352038-18160135255355890
125802502101852238-181002201801552238-181701602604101170
1501002852402102438-231252502101852238-181901902754301240
A37H-25 A43H-2550251651251002034-1832140100781824-18115110165235547
80402001601352238-18501651251001634-18135120190285795
80502001601352238-18651851451201834-18140130205310835
100652301901602438-23802001601352038-18160135255355890
125802702201882838-261002201801552238-181701602604101170
1501003002502183038-261252502101852238-181901902754301240
A37H-40 A43H-4050251651251008820344-1832140100781624-18115110165235547
804020016013512122348-18501651251001634-18135120190285795
80502001601312122348-18651851451201834-18140130205310835
100652351901601502434.58-23802001601352038-18160135255355890
125802702201881762834.58-261002201801552238-181701602604101170
1501003002502182043034.58-261252502101852238-181901902754301240
A38Y-16C50201651251002034-1840150110851634-18198100165225636
80322001601352038-18651851451202034-18230120190265817
100402201801552238-18802001601352038-18293140265265921
150802852402102438-231252502101852238-183201752504201097
A38Y-2550201651251002034-1840150110851634-18198100165225636
80322001601352238-18651851451202034-18230120190265817
100402301901602438-23802001601352038-18293140265265921
150803002502183038-261252502101852238-183201752504201097
A38Y-4050201651251008820344-1840150110851634-18198100165225636
803220016013512122348-18651851451202034-18230120190265817
100402351901601502434.58-23802001601352038-18293140265265921
150803002502182043034.58-26125250210
