Series Q941F Electric Floating Ball Valve

Q941F电动浮动球阀

Q941F电动浮动球阀是一种由电动执行器驱动的浮动式球阀,采用法兰连接。阀体通常采用铸钢、不锈钢或铸铁材质,内部球体在介质压力作用下可产生微量浮动位移,紧压出口端阀座形成密封。阀门通过电动执行器驱动阀杆,带动球体作90度旋转,实现快速启闭或比例调节。其密封副多采用聚四氟乙烯(PTFE)等软质材料,确保可靠密封。该阀门以电力为动力源,接收控制信号即可自动运行,广泛应用于石油、化工、电力、水处理及楼宇自动化等行业的流体管路系统中,实现对水、蒸汽、油品、气体等介质的远程或自动控制。

型号: Q941F-16P/40P/64P/25P/16R/25R/40R/64R
规格: DN15-DN300
公称压力: PN16,PN25,PN40,PN64
适用介质: 水、蒸汽、油品及类似液体、气体
适用温度: ≤350℃
阀体材质: 铸钢、不锈钢、合金钢、青铜
连接方式: 法兰
驱动方式: 电动
Key features icon

特点

1.紧凑型浮动密封结构:采用浮动球设计,在介质压力作用下球体向阀座移动实现自紧密封,结构简单紧凑,密封性能可靠。

2.智能化电动控制:配置一体化电动执行器,可实现精确的开关控制和比例调节,支持远程操作和自动化系统集成,显著提升流程控制效率。

3.优良的密封与流通性能:软密封阀座确保双向密封严密,泄漏率低。全通径设计流阻极小,特别适合需要高流通能力的管路系统。

4.操作安全维护简便:电动执行器具备过载保护和手自动切换功能。阀门结构简单,日常维护工作量小,阀座更换相对便捷。

5.防火与多规格选择:通常提供防火防静电设计,软密封失效后能形成金属副密封。可提供多种材质、压力等级和连接标准,适用范围广泛。

Performance specs icon

性能规范表


性能规范表Performance Specification
公称压力Nominal Pressure1.6/2.5/4/6.4Mpa
强度试验压力Shell Test2.4/3.75/6/9.6
密封试验压力Seal Test1.76/2.75/4.4/7.04
适用温度Suitable Temp.≤350


结构图

Structural diagram

零部件名称材料表

序 号NO.名称Name材料Material
1阀体Body碳钢、不锈钢Carbon steel, stainless steel
2球体Ball2cr13+氮化处理nitriding
3密封圈sealing ringPTFE、碳素纤维+PTFE、对位聚苯Carbon fiber+PTFE, para polystyrene
4填料packingPTFE
5阀杆Stem2cr13、不锈钢stainless steel

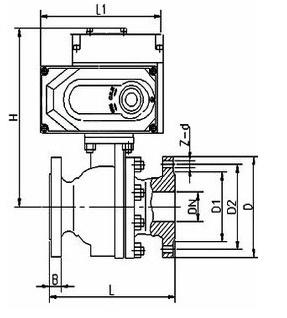

外形安装尺寸表

/storage/20260810/Ufc1786351812NRCeom13.png

Q941F电动浮动球阀外形尺寸表

公称通径 DN(mm)1520253240506580100125150200250300
L130140150165180200220250280320360400630750
A1防爆型Explosion-proof type137137137137137137137137137137137137137137
标准型standard form4040404040404040404040404040
PN1.6MPa法兰连接尺寸
D95105115140150165185200220250285340405460
D1657585100110125145160180210240295355410
D2465665768499118132156184211266319370
b1416161818202224242628242628
f22222222222222
n-φd4-144-144-144-184-184-184-188-188-188-188-2212-2212-2612-26
PN2.5MPa法兰连接尺寸
D95105115140150165185200235270300360425485
D1657585100110125145160190220250310370430
D2465665768499118132156184211274330389
b1416161818202224242628343842
f22222222222222
n-φd4-144-144-144-184-184-188-188-188-228-268-2612-2612-3016-30
